密封鉛酸蓄電池
一、產(chǎn)品特點(diǎn)
1. 免維護(hù)
蓄電池帶液荷電出廠,安裝后即可使用,無需配酸,灌注電解液和較長時(shí)間初充電。
高效率的氣體內(nèi)部再化合,水損耗少,在整個(gè)使用過程期間,不需加水。
2. 安全可靠
采用可靠的封合技術(shù),獨(dú)特的排氣閥設(shè)計(jì),運(yùn)行過程中無電液滲漏,無酸霧逸出,外遇明火不爆炸。
3. 自放電小,荷電保持能力強(qiáng)。
4. 良好的充電效率.
5.在不完全充電狀態(tài)下運(yùn)行,具有較長的使用壽命。

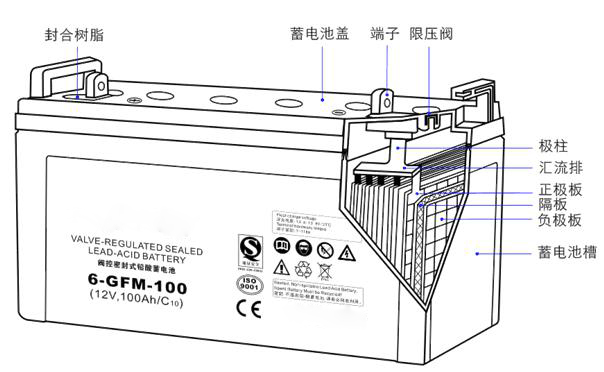

二、性能簡介
1. 電池外殼(采用優(yōu)質(zhì)ABS材料)
A.強(qiáng)度高,耐沖擊
B.材質(zhì)軟,有伸縮性,在承受較高壓力時(shí)無爆裂可能
C.分子密度較高,水氣滲透率低
D.熱溶性好,適合熱封工藝保證電池穩(wěn)定性
2. 鉛
A. 認(rèn)證供應(yīng)商,保證鉛的一致性
B. 光譜儀隨時(shí)檢查鉛原料的純度檢查原料中雜質(zhì)含量
3. 酸
A. 按照BUDDY公司統(tǒng)一標(biāo)準(zhǔn),采用高純度電池用硫酸作電解質(zhì)
B. 光譜儀測試原料中雜質(zhì)含量
C. 全自動(dòng)配酸設(shè)備,隨時(shí)檢控酸液比重,保證電解液的穩(wěn)定性,均衡性
4. 排氣閥
A. 每個(gè)閥經(jīng)過多次檢測,保證其工作可靠性和穩(wěn)定性
B. 經(jīng)特殊工藝處理,具極強(qiáng)的抗酸及抗老化能力
C. 其結(jié)構(gòu)中的堿性物質(zhì)對電池過充排放的酸霧進(jìn)行中和
D. 達(dá)9.87KP的閉閥壓和15.19KP的開閥壓
高內(nèi)壓強(qiáng)化化學(xué)反應(yīng),氣體復(fù)合率更高
在正常使用中閥不打開,無水分流失,防止因失水導(dǎo)致電池早衰。
5.隔板(超細(xì)玻纖隔板)
A. 彈性好——確保與極板緊密接觸,使電化學(xué)反應(yīng)充分實(shí)行
B. 微孔率高——確保充電反應(yīng)時(shí)陽極板產(chǎn)生的氧穿過,在陰極與氫重新復(fù)合為水
C. 吸液性能好——吸附電池反應(yīng)所需電解液,并確保電池內(nèi)無游離酸
D. 耐酸腐蝕性好,抗老化性好提高電池使用壽命
6. 板柵
A. 板柵:電池內(nèi)電流流動(dòng)的途徑,活性物質(zhì)(鉛膏)的支撐體
B. 獨(dú)特的鉛鈣合金板柵
(1)長浮置壽命
(2)低自放電率
C. 獨(dú)特的斜線設(shè)計(jì)
(1)縮短電流流動(dòng)距離,減小電池內(nèi)阻
(2)加強(qiáng)電池抗震性能
(3)加強(qiáng)電池穩(wěn)定性,一致性
D. 板柵厚度達(dá)2.8毫米,25度浮置壽命達(dá)8—10年
(1)較厚的陽極板柵能更好抵抗電解液的腐蝕
(2)較厚的板柵能抵抗深度放電循環(huán)產(chǎn)生的機(jī)械力
(3)加強(qiáng)電池抗震性能
7. 攸關(guān)壽命和性能的電池結(jié)構(gòu)
A. 板柵合金配方。鉛鈣合金:長浮充壽命和低自放電率
B. 板柵的結(jié)構(gòu)設(shè)計(jì)。
C. 極板柵的厚度。板柵越厚,浮充壽命越長。
D. 溫度。溫度越高,壽命越低。
E. 浮充電壓。過高浮充電壓和過低浮充電壓均會(huì)縮短壽命
F. 酸比重。較高比重的酸。會(huì)導(dǎo)致壽命較短。
G. 放電深度。過深,過頻繁的放電深度會(huì)縮短電池的浮充壽命。
8. 充電方法
A. 浮充:電壓2.23V(2V電池,25/攝氏度)
B. 恒壓限流充電(均衡充電)
電壓:2.35V(每2V電池)
電流:300mA(I20表示20小時(shí)放電率)
C. 溫度補(bǔ)償:
-0.005V/℃(每一2V單體電池)
9. 溫度對電池的影響
A. 溫度操作范圍:
放電時(shí):-40℃~71℃
充電時(shí):-20℃~71℃
B. 電池最理想的操作溫度為:
21℃~27℃
C. 較低溫度會(huì)減少電池容量
D. 較高溫度會(huì)導(dǎo)致電池壽命縮短和可能導(dǎo)致熱失控
(1)高出25攝氏度,電池壽命就會(huì)縮短
(2)串聯(lián)系統(tǒng)中,各電池溫度不應(yīng)超過環(huán)境溫度10攝氏度以上。
10.電池壽命與溫度的關(guān)系
A. 電池在25℃時(shí),得到最佳使用壽命,有此基礎(chǔ)上溫度每升高,電池壽命縮短,反之,溫度降低延長電池壽命,但電池放電容量減少
B. 若在高溫下工作,采用以下建議可減少其影響:
(1)采用溫度補(bǔ)償充電技術(shù),-0.005/℃/單體
(2)將電池隔離直接熱源
(3)安裝時(shí),電池間保持1/2英寸的距離,使空氣流通
(4)良好的通風(fēng)設(shè)施
(5)增加常規(guī)保養(yǎng)和容量測試工作的密度
11. 與自放電有關(guān)的因素
A. 影響電池自放電的幾個(gè)因素:
(1)環(huán)境溫度:較高的溫度導(dǎo)致電池較大的自放電。25℃時(shí),自放電率約為3.5%。溫度每升高10℃,自放電速度增加一倍。
(2)存放時(shí)間:存放時(shí)間越長,自放電越大
(3)環(huán)境濕度:濕度越高,自放電越大
(4)電池設(shè)計(jì):
A 板柵合金
B 板柵厚度,板柵越薄,自放電越大
C 電解液比重,比重越高,自放電越大
12. 倉儲(chǔ)控制
A. 應(yīng)遵循先進(jìn)先出原則
電池開路時(shí),總是進(jìn)行不可逆轉(zhuǎn)的劣化,縮短工作壽命。
B. 因自放電而喪失20%容量時(shí)需對電池進(jìn)行補(bǔ)充電,電池若降至很低的OCV,而不進(jìn)行重新充電,最終必將導(dǎo)致單元格短路和不可逆轉(zhuǎn)的容量損失。
C. 重新穩(wěn)壓充電——開路電池超過6個(gè)月或開路電壓跌至2.08V /室。充電電壓2.4V/室,充電時(shí)間24小時(shí)。
D. 恢復(fù)穩(wěn)壓充電——如電池已自放電跌到2.02至2.07/室之間,充電電壓 2.4V/室,充電時(shí)間48小時(shí)。
